TAHAP 2

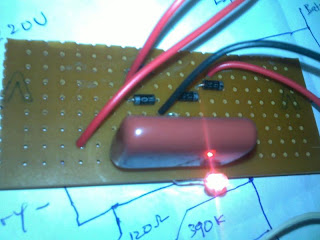

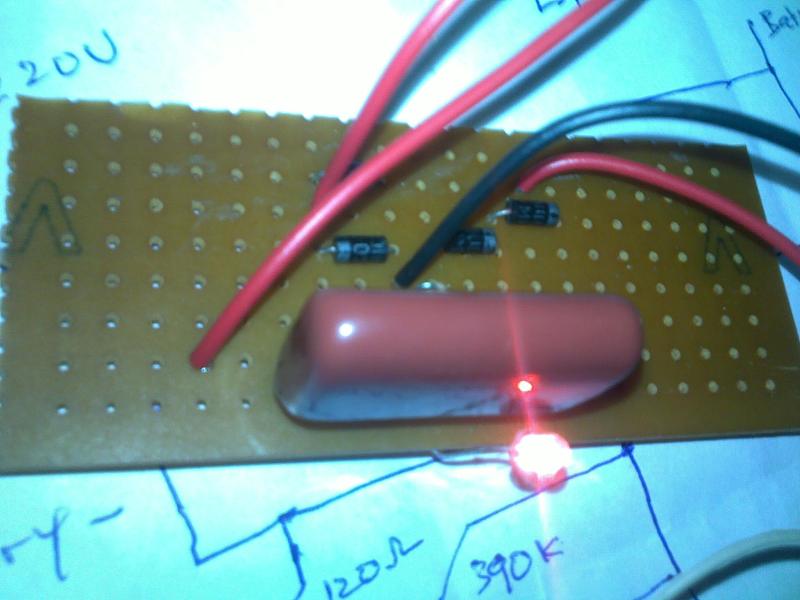

Perakitan charger batry input 220v
1. Potong PCB berlobang ukuran 3 cm x 6 cm
2. Siapkan kompone antara lain :
a. Dioda IN 4007 4 x.
b. Resistor 120 ohm 1 x 390k 1x.
c. Capasitor 105/ 250 v 1 x.
d LED warna merah 1 x
e. Swit on/of 2 kaki 1 x.
f. Kable hitam merah secukup nya.
TAHAP 2
Perakitan charger batry input 220v
1. Potong PCB berlobang ukuran 3 cm x 6 cm
2. Siapkan kompone antara lain :
a. Dioda IN 4007 4 x.
b. Resistor 120 ohm 1 x 390k 1x.
c. Capasitor 105/ 250 v 1 x.
d LED warna merah 1 x
e. Swit on/of 2 kaki 1 x.
f. Kable hitam merah secukup nya.
Demikianlah penjelasan ringkas untuk perakitan charger untuk batry 4.8v./ 4
buah elemen batry rata2 1 elemen batry 1.2 v dc. dihubungkan secara
seri.Mudah2an penjelasan ini dapat dipahami.selanjutnya saya akan menjelaskan
bagaimana kita menempatkan posisi komponen yng sudah kita rakit diatas untuk
dimasukkan kedalam BOX hitam sebagai tempat penyimpanan batry dan juga
rangkaian charger yang sudah kita rakit.
